Cable Scout; system narzędzi do przeprowadzania przewodów

Cable Scout to zestaw uniwersalnych narzędzi do przeprowadzania przewodów w profesjonalnie wykonywanych instalacjach elektrycznych i teletechnicznych. Szeroka gama akcesoriów oraz gotowe zestawy dobrane do wymagań różnego typu instalacji umożliwiają sprawne prowadzenie przewodów w niemal każdych warunkach.

DRĄŻKI
Podstawą systemu Cable Scout są drążki wykonane z tworzywa sztucznego wzmacnianego włóknem szklanym. Drążki, złączone ze sobą, umożliwiają pchanie lub ciągnięcie przewodów. Elastyczność drążków daje równocześnie możliwość pokonywania zakrętów i przeszkód na torze przebiegu przewodu. Drążki dostępne są w czterech kolorach, które oznaczają różne poziomy elastyczności (różne promienie gięcia):

• czarny - mało elastyczny
• czerwony - średnio elastyczny
• żółty - elastyczny
• biały - bardzo elastyczny

Drążki zakończone są elementami nagwintowanymi, co umożliwia ich łączenie oraz przykręcanie odpowiednich akcesoriów.

AKCESORIA
Nowatorskie akcesoria przeznaczone do używania z systemem Cable Scout sprawiają, że system ten idealnie sprawdza się do instalacji kabli w miejscach trudno dostępnych:

• kanałach podpodłogowych
• nad sufitami podwieszanymi
• pustych ścianach.

Wśród akcesoriów znajdują się m.in. haczyki, magnesy, mikrolatarka do oświetlania trudnodostępnych miejsc, kompas, i inne.
Na uwagę zasługuje uchwyt kablowy, tzw. "pończocha", wykonany z metalowej siateczki. W uchwyt wkłada się przewód, a siateczka zaciska się na nim mocno w momencie pociągnięcia.

Specyfikacja:

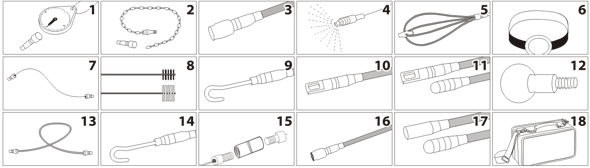

symbol katalogowy ASTE	opis	nr rysunku
HELLER-897-00000	Cable Scout zestaw Standard: do stosowania w prostych instalacjach	-
HELLER-897-00001	Cable Scout zestaw DeLuxe: najbogatszy, do stosowania w dużych instalacjach	-
HELLER-897-00002	Cable Scout zestaw Super 6: do instalacji średniej wielkości	-
HELLER-897-00003	Cable Scout zestaw Mini: podręczny, dostosowany do skrzynki narzędziowej	-
HELLER-897-00004	Cable Scout zestaw akcesoriów 175mm pręt prowadzący, adapter, główka prowadząca - kulista, mini-hak, mini-ucho, magnes pojedynczy, łańcuszek	-
HELLER-897-00005	2 drążki przedłużające Ø 4 mm (żółty), długość 1000 mm	-
HELLER-897-00006	2 drążki przedłużające Ø 5 mm (czerwony), długość 1000 mm	-
HELLER-897-00007	2 drążki przedłużające Ø 6 mm (czarny), długość 1000 mm	-
HELLER-897-00008	2 drążki przedłużające Ø 5 mm (biały), długość 1000 mm	-
HELLER-897-00009	2 drążki przedłużające Ø 5 mm (czerwony) / Ø 5 mm (fluorescencyjny), długość 1000 mm	-
HELLER-897-00010	2 drążki przedłużające z przegubem Ø 5 mm (czerwony), długość 1000 mm	-
HELLER-897-00011	2 drążki przedłużające z przegubem Ø 4 mm (żółty), długość 1000 mm	-
HELLER-897-00012	Drążek przedłużający z przegubem Ø 5 mm (fluorescencyjny), długość 330 mm	-
HELLER-897-00013	Kompas: pozwala na odnalezienie przez ścianę miejsca, w którym znajduje się magnes	1
HELLER-897-00014	Łańcuszek z magnesem: używany do odnajdywania i przeciągania przewodów przez obszary znajdujące się poza zasięgiem wzroku	2
HELLER-897-00015	Magnes podwójny: przydatny do podnoszenia metalowych narzędzi do 2,5 kg	3
HELLER-897-00016	Mikrolatarka: przeznaczona do celów inspekcyjnych	4
HELLER-897-00017	Baterie: dodatkowe wyposażenie do mikrolatarki	-
HELLER-897-00018	Trzepaczka: zabezpiecza przewód podczas przeciągania ponad krzywiznami i szorstkimi powierzchniami	5
HELLER-897-00020	Latarka nagłowna: umożliwia oświetlenie przestrzeni pracy przy pozostawieniu obu rąk wolnych	6
HELLER-897-00021	Uchwyt kablowy; do kabli o średn. 6 - 10 mm	-
HELLER-897-00022	Uchwyt kablowy; do kabli o średn. 11 - 15 mm	-
HELLER-897-00023	Uchwyt kablowy; do kabli o średn. 4 - 6 mm	-
HELLER-897-00024	Uchwyt kablowy; do kabli o średn. 16 - 22 mm	-
HELLER-897-00025	Uchwyt kablowy; do kabli o średn. 23 - 30 mm	-
HELLER-897-00026	Zestaw 3 uchwytów kablowych; do kabli o średn. 4 - 15 mm	-
HELLER-897-00027	Zestaw 2 uchwytów kablowych; do kabli o średn. 16 - 30 mm	-
HELLER-897-00028	Zestaw 5 uchwytów kablowych; do kabli o średn. 4 - 30 mm	-
HELLER-897-00030	Pręt prowadzący, elastyczny, czarny: w pełni elastyczny, zwiększa możliwości pracy w ciasnych przestrzeniach	7
HELLER-897-00036	Szczotka: przeznaczona do czyszczenia rur lub kanałów przed montażem przewodów	8
HELLER-897-00037	Hak: pomaga manewrować przewodami lub je usuwać	9
HELLER-897-00038	Mini-ucho: służy do mocowania cienkich przewodów	10
HELLER-897-00039	Mini-ucho: służy do mocowania cienkich przewodów, Główka prowadząca, kulista: pomaga w prowadzeniu przewodów przez kanał	11
HELLER-897-00040	Mini-ucho z kółkiem: użyteczne zarówno do pchania jak i ciągnięcia przewodu	12
HELLER-897-00041	Pręt prowadzący, elastyczny, biały: wykonany z nylonu i zaopatrzony w kulkę do łatwiejszego wprowadzania w ciasnych przestrzeniach	13
HELLER-897-00042	Mini-hak: pomaga manewrować przewodami w ciasnych przestrzeniach	14
HELLER-897-00043	Adapter: końcówka zmieniająca męskie zakończenie pręta na zakończenie żeńskie	15
HELLER-897-00044	Magnes pojedyńczy: używany do chwytania łańcuszka lub innych małych elementów magnetycznych	16
HELLER-897-00045	Główki prowadzące: Para metalowych zakończeń z gwintem (kulowe/płaskie), służy do zabezpieczenia gwintowanych końców drążków przed uszkodzeniem	17
HELLER-897-00046	Klej: pozwala na wykonanie samodzielnych napraw uszkodzonych elementów	-
