Końcówki PMAGRIP GGV; z kołnierzem; proste; IP 67
zapytaj o produkt

Końcówki proste GGV z kołnierzem pozwalają na mocowanie rur PMA o znacznych średnicach, z kablami o często znacznym ciężarze. Wykonane są ze specjalnie modyfikowanego poliamidu, który jest samogasnący, wolny od halogenów, kadmu oraz bardzo odporny na uderzenia.
Mocowanie rury do końcówki jest realizowane specjalną dwudzielną obejmą. Połączenie jest odporne na wibrację oraz zapewnia wysoką wytrzymałość na wyrywanie rury z końcówki. stopień ochrony IP 67 można osiągnąć stosując uszczelki: FGO4 od strony kołnierza oraz NVN3 od strony rury.

Typ:GGV
Kształt:prosta
Materiał:modyfikowany poliamid 6
Zakres temperatury:
- praca ciągła:-40 ÷ +105 [°C]
Stopień ochrony:IP 67 (z uszczelkami NVN3 i FGO4 lub FGO4/01)
Palność:samogasnące
Klasa palności (UL 94):V0 (V2)
Wolne od halogenów:tak
Kolor:czarny
Element zgodny z systemem:PMAFLEX, PMA Smart Line

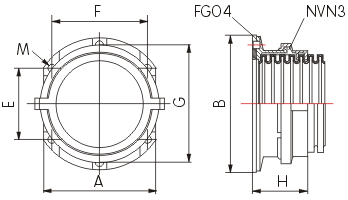

Specyfikacja:
symbol
katalogowy
ASTE
do
rur
o NW
F


[mm]
A


[mm]
B


[mm]
E


[mm]
G


[mm]
H


[mm]
M


 OR1A-BGGV-56   56   66,0   82,0   97,0   60,0   -   42,0   4xM6
 OR1A-BGGV-70   70   80,0   97,0   114,0   60,0   100,0   48,0   6xM6
 OR1A-BGGV-95   95   108,0   126,0   146,0   74,0   131,0   53,0   6xM6

Uwaga !
Producent Systemu PMA, dla ułatwienia pracy konstruktorom i projektantom,
udostępnia rysunki wybranych produktów w formatach inżynierskich i graficznych
(zobacz - Instrukcja pobierania rysunków CAD).

Instrukcje montażu Systemu PMA dostępne tutaj.
