Dopuszczalne obciążenia toru kablowego - porównania
zapytaj o produkt

Przy standardowej odległości między punktami podparcia (2 m), niezależnie od miejsca połączenia koryt łącznikami montażowymi, użyteczne obciążenia 1 m toru DEFEM wynoszą:


Koryta DEFEM o standardowej wysokości
Szerokość[mm] 53/4 75/4 75/5 120 220 320 422
Wysokość[mm] 44 55 55 60 60 60 60
Średnice prętów[mm] 4 4 5 5 5 5 5 i 6
Obciążenie[kg/m] b.d. b.d. 42 49 58 75 92


Koryta DEFEM o zwiększonej wysokości
Szerokość[mm] 120 220 320 422
Wysokość[mm] 110 110 110 110
Średnice prętów[mm] 5 5 5 5 i 6
Obciążenie [kg/m] 83 95 120 138


Jeśli w pewnej części toru kablowego zostanie przekroczone maksymalne obciążenie można zastosować mniejsze odległości pomiędzy punktami podparcia. Na wykresach pokazano dopuszczalne obciążenie 1 m toru kablowego przy odległościach między punktami podparcia od 1,5 do 3 m i dopuszczalnym ugięciu koryt mniejszym od 1%.

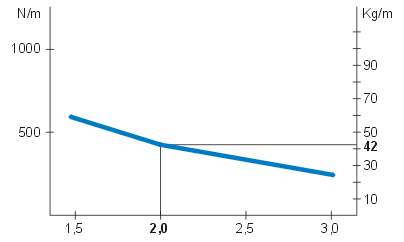

Koryto o szerokości 75 mm

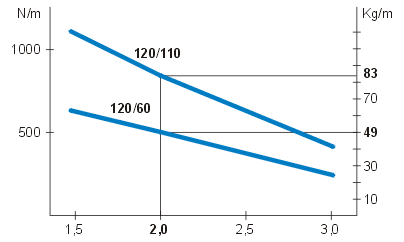

Koryta o szerokości 120 mm

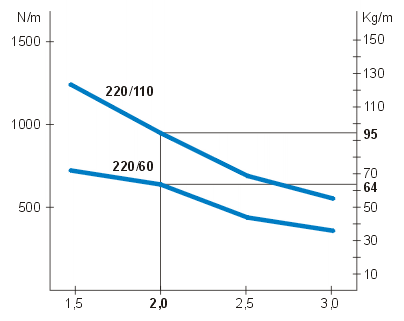

Koryta o szerokości 220 mm

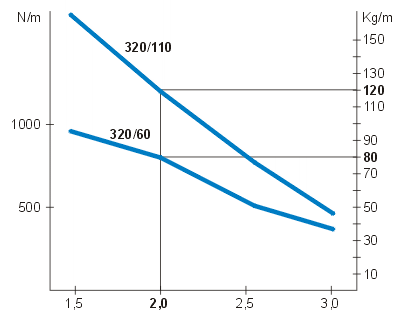

Koryta o szerokości 320 mm

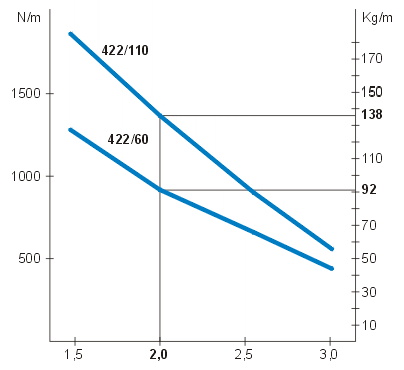

Koryta o szerokości 422 mm
