Końcówki męskie proste PMAFIX VNV, gwint NPT, metalowy, IP 68
zapytaj o produkt

Końcówki męskie proste VNV z gwintem NPT metalowym, pozwalają na przyłączenie rur PMA do urządzeń wyposażonych w otwory NPT. Wykonane są z niklowanego mosiądzu i specjalnie modyfikowanego poliamidu, który jest samogasnący, wolny od halogenów i kadmu oraz bardzo odporny na uderzenia. Końcówki te posiadają warstwę z poliamidu osłaniającą od wewnątrz metalowy gwint. Rury PMAFLEX mocujemy w końcówce przy pomocy klipsów owalnych, które pasują zarówno do rur z szerokim jak i z wąskim karbem, zapewniając wysoką wytrzymałość na wyrwanie rury ze złączki. Po zamocowaniu rury klips blokujący można wyjąć tylko przy pomocy śrubokręta. stopień ochrony IP 68 (w zastosowaniach statycznych) można osiągnąć stosując odpowiednie uszczelki: płaską (od strony gwintu) oraz kapturkową (od strony rury). Mogą być również stosowane w aplikacjach narażonych na wibracje. Końcówki te są szeroko stosowane w przemyśle maszynowym i konstrukcji pojazdów szynowych.

Typ:VNV
Gwint:NPT, metalowy
Kształt:prosta
Materiał:
- końcówkamodyfikowany poliamid
- gwintniklowany mosiądz
Zakres temperatury:
- praca ciągła:-40 ÷ +105 [°C]
- praca krótkotrwała:+160 [°C]
Stopień ochrony:
- zastosowania statyczne:IP 68
- zastosowania dynamiczne:IP 67
Palność:samogasnące
Klasa palności (UL 94):V0 (V2)
Wolne od halogenów:tak
Kolor:czarny
Element zgodny z systemem:PMAFLEX

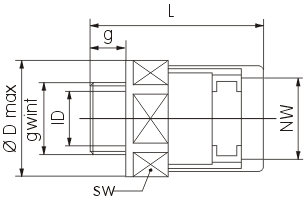

Specyfikacja:
symbol
katalogowy
ASTE
gwint
NPT

do
rur
o NW
g


[mm]
L


[mm]
ΦD
max

[mm]
ID


[mm]
rozmiar
klucza
SW
[mm]
 OR1A-NVNV-N022   1/2"   12   13   46   26   -   24
 OR1A-NVNV-N027   1/2"   17   13   52   33   -   30
 OR1A-NVNV-N043   3/4"   23   14   57   39   -   36
 OR1A-NVNV-N069   1"   29   15   58   50   -   46
 OR1A-NVNV-N076   1 1/4"   36   18   75   59   -   55
 OR1A-NVNV-N088   1 1/2"   48   18   76   71   -   65
 OR1A-NVNV-N098   2"   48   18   76   75   -   65

Uwaga !
Producent Systemu PMA, dla ułatwienia pracy konstruktorom i projektantom,
udostępnia rysunki wybranych produktów w formatach inżynierskich i graficznych
(zobacz - Instrukcja pobierania rysunków CAD).

Instrukcje montażu Systemu PMA dostępne tutaj.
