Końcówki męskie VEMV-133, proste EMC, pozycjonowalne, gwint PG, metalowy; IP 68
zapytaj o produkt

Końcówki EMC VEMV-133 są wykonane z niklowanego aluminium i specjalnie modyfikowanego poliamidu, który jest samogasnący, wolny od halogenów i kadmu oraz bardzo odporny na uderzenia.
Zakłócenia w postaci pól magnetycznych lub sygnałów elektrycznych są przenoszone do obudowy poprzez oplot ekranujący PMAJACK połączony z obudową przy pomocy końcówki VEMV. Dzięki temu, że oplot ekranujący jest mocowany na zewnątrz obudowy urządzenia (od strony rury) końcówki te mogą być stosowane w instalacjach, gdzie ilość dostępnego miejsca jest ograniczona (np. silniki, gniazda i punkty zasilające).
Rury PMAFLEX mocujemy w końcówce przy pomocy klipsów owalnych, które pasują zarówno do rur z szerokim jak i z wąskim karbem, zapewniając wysoką wytrzymałość na wyrwanie rury z końcówki. Po zamocowaniu rury klips blokujący można wyjąć tylko przy pomocy śrubokręta.
stopień ochrony IP 68 (w zastosowaniach statycznych) można osiągnąć stosując odpowiednie uszczelki: NVN3, SVN4 lub OR.
Dodatkowe cechy:
- minimalne zmniejszenie średnicy wewnętrznej,
- możliwość montażu wstępnego w systemach wiązek kablowych,
- wysoka skuteczność ekranowania oraz niska rezystancja połączenia,
- łatwy montaż i rozmontowanie również w przypadku długich kabli.

Końcówki te są szeroko stosowane w przemyśle maszynowym i w budowie pojazdów szynowych.

Typ:VEMV-133
Gwint:PG, pozycjonowalny
Kształt:prosta EMC
Materiał:
- końcówkamodyfikowany poliamid
- gwintniklowane aluminium
Zakres temperatury:
- praca ciągła:-40 ÷ +105 [°C]
- praca krótkotrwała:+160 [°C]
Stopień ochrony:IP 68 (z uszczelkami)
Palność:samogasnące
Klasa palności wg UL 94:b.d.
Wolne od halogenów:tak
Kolor:czarny, szary
Element zgodny z systemem:PMAFLEX

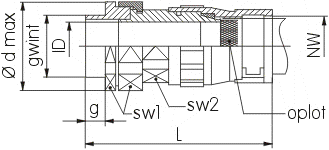

Specyfikacja:
Symbol katalogowy
ASTE
gwint
PG

do
rur
o NW
pasuje
do oplotów
F.CK
pasuje
do oplotów
F.CU
długość
gwintu
g
[mm]
długość
końcówki
L
[mm]
ΦD
max

[mm]
ID


[mm]
rozmiar
klucza
SW 2
[mm]
kolor


 OR1A-BVEMV-P167-133   PG 16   17   15   20   11   108   39   15   27   czarny
 OR1A-BVEMV-P299-133   PG 29   29   25/(30)   20/(40)   12   122   53   29   41   czarny
 OR1A-BVEMV-P366-133   PG 36   36   30/(35)   40   13   139   63   36   50   czarny
 OR1A-BVEMV-P488-133   PG 48   48   35   40   13   144   79   48   65   czarny
 OR1A-SVEMV-P167-133   PG 16   17   15   20   11   108   39   15   27   szary
 OR1A-SVEMV-P299-133   PG 29   29   25/(30)   20/(40)   12   122   53   29   41   szary
 OR1A-SVEMV-P366-133   PG 36   36   30/(35)   40   13   139   63   36   50   szary
 OR1A-SVEMV-P488-133   PG 48   48   35   40   13   144   79   48   65   szary
