Końcówki męskie VEZ, proste EMC, z dławnicą, gwint metryczny, metalowy; IP 68
zapytaj o produkt

Końcówki EMC VEZ, z dławnicą, są wykonane z niklowanego mosiądzu i specjalnie modyfikowanego poliamidu, który jest samogasnący, wolny od halogenów i kadmu oraz bardzo odporny na uderzenia.
Mogą być stosowane z oplotami EMC PMAJACK typu F.CU i F.CK lub z większością standardowych oplotów kabli ekranowanych. Wbudowana dławnica zapewnia optymalne mocowanie kabla. Rury PMAFLEX mocujemy w końcówce przy pomocy klipsów owalnych.
Stopień ochrony IP 68 (w zastosowaniach statycznych) można osiągnąć stosując odpowiednie uszczelki: NVN3, SVN4 lub OR.
Końcówki te są szeroko stosowane w przemyśle maszynowym i w budowie pojazdów szynowych.


Typ:VEZ
Gwint:metryczny, metalowy
Kształt:prosta EMC
Materiał:
- końcówkamodyfikowany poliamid
- gwintniklowany mosiądz
Zakres temperatury:
- praca ciągła:-40 ÷ +105 [°C]
- praca krótkotrwała:+160 [°C]
Stopień ochrony:IP 68 (z uszczelkami)
Palność:samogasnące
Klasa palności (UL 94):V0 (V2)
Wolne od halogenów:tak
Kolor:czarny
Element zgodny z systemem:PMAFLEX, PMA Smart Line

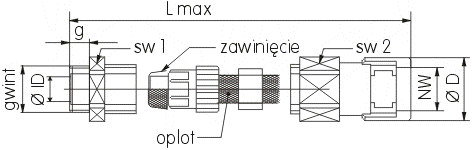

Specyfikacja:
symbol
katalogowy
ASTE
gwint


do
rur
o NW
do
oplotów
F.CK
do
oplotów
F.CU
zakres
średnic
kabla
[mm]
 OR1A-NVEZ-M120V-10   M12x1,5   10   06   06, 10   3 - 6
 OR1A-NVEZ-M160V-10   M16x1,5   10   06   06, 10   5 - 9
 OR1A-NVEZ-M162V-10   M16x1,5   12   10, 12,5, 15   10, 12   5 - 9
 OR1A-NVEZ-M202V-10   M20x1,5   12   10, 12,5, 15   10, 12   9 - 13
 OR1A-NVEZ-M207V-10   M20x1,5   17   12,5, 15   12, 20   9 - 13
 OR1A-NVEZ-M253V-11   M25x1,5   23   15, 20, 25   20   11 - 16
 OR1A-NVEZ-M257V-11   M25x1,5   17   12,5, 15   12, 20   11 - 16
 OR1A-NVEZ-M323V-13   M32x1,5   23   15, 20, 25   20   14 - 21
 OR1A-NVEZ-M329V-13   M32x1,5   29   20, 25, 30   20   14 - 21
 OR1A-NVEZ-M406V-13   M40x1,5   36   25, 30, 35   40   19 - 27
 OR1A-NVEZ-M409V-13   M40x1,5   29   20, 25, 30   20   19 - 27
 OR1A-NVEZ-M506V-14   M50x1,5   36   25, 30, 35   40   24 - 35
 OR1A-NVEZ-M508V-14   M50x1,5   48   30, 35   40   24 - 35
 OR1A-NVEZ-M638V-14   M63x1,5   48   35   40   32 - 42

Uwaga !
Producent Systemu PMA, dla ułatwienia pracy konstruktorom i projektantom,
udostępnia rysunki wybranych produktów w formatach inżynierskich i graficznych
(zobacz - Instrukcja pobierania rysunków CAD).

Instrukcje montażu Systemu PMA dostępne tutaj.
