Montaż adapterów obrotowych SCA
zapytaj o produkt

Uwagi:
- jeżeli dostarczone są zarówno uszczelki płaskie jak i O-ring, klient może wybrać rodzaj uszczelnienia (należy zwrócić uwagę na przestrzeganie zaleceń producenta podczas stosowania uszczelek typu O-ring),
- przy stosowaniu w aplikacjach narażonych na wibracje należy zabezpieczyć gwint uszczelniaczem w płynie (np. Loctite),

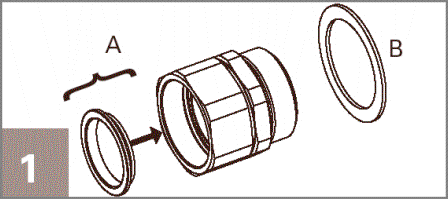

A. Adapter obrotowy
B. Uszczelka gwintu (typu O-ring lub płaska*)

*patrz odpowiednia karta produktu

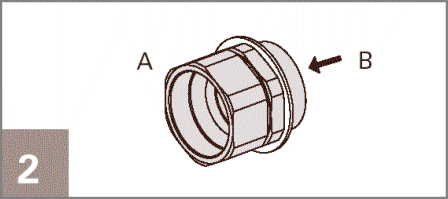

Umieścić uszczelkę (B) na gwincie męskim adaptera obrotowego (A).

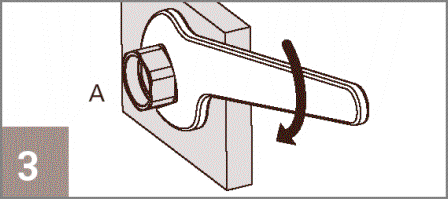

Wkręcić adapter obrotowy (A) za pomocą klucza jak pokazano na rysunku (patrz rekomendowane maksymalne momenty obrotowe - właściwe karty produktów).

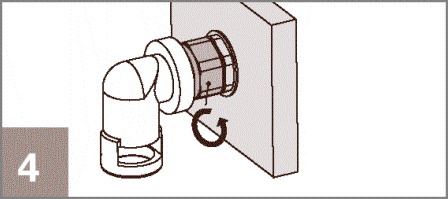

Wkręcić końcówkę męską w żeński gwint adaptera obrotowego (patrz rekomendowane maksymalne momenty obrotowe - załącznik do instrukcji).
Uwaga:

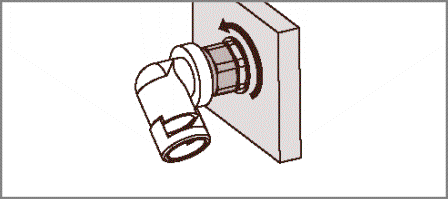

Adapter obrotowy SCA umożliwia łatwe pozycjonowanie końcówek kątowych z metalowym gwintem.


Rekomendowane momenty obrotowe przy dokręcaniu adapterów:
gwint PG wg. DIN
[Nm]
Maks. moment obrotowy
[Nm]
924 - 8
1125 - 10
1648 - 15
21510 - 20
29715 - 25
361020 - 30
481530 - 40


gwint M wg. DIN
[Nm]
Maks. moment obrotowy
[Nm]
1625 - 10
2047 - 14
2559 - 19
32713 - 22
401018 - 27
501528 - 37
631533 - 42
