Montaż adapterów obrotowych SWA
zapytaj o produkt

Uwagi:
-jeżeli dostarczone są zarówno uszczelka płaska jak i uszczelka O-ring, klient może wybrać rodzaj uszczelnienia (należy zwrócić uwagę na przestrzeganie zaleceń producenta podczas stosowania uszczelek typu O-ring),
-przy stosowaniu w aplikacjach narażonych na wibracje należy zabezpieczyć gwint uszczelniaczem w płynie (np. Loctite),

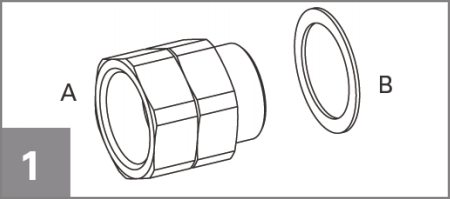

A. Adapter obrotowy
B. Uszczelka gwintu (typu O-ring lub płaska*)

*patrz odpowiednia karta produktu

Umieścić uszczelkę (B) na gwincie męskim adaptera (A).

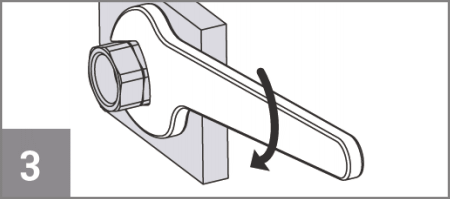

Wkręcić adapter obrotowy (A) za pomocą klucza, jak pokazano na rysunku (patrz rekomendowane maksymalne momenty obrotowe - właściwe karty produktów).

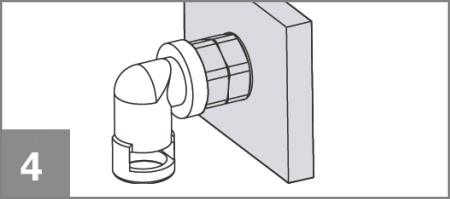

Wkręcić końcówkę męską w żeński gwint adaptera obrotowego jak pokazano na rysunku (patrz rekomendowane maksymalne momenty obrotowe - załącznik do instrukcji).
Uwaga:

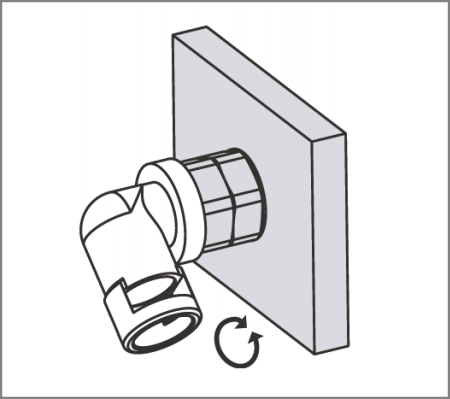

Zapewnia możliwość okazjonalnego obrotu końcówki PMA o 360 stopni. Uwaga: nie zastępuje uchwytów kulowych.
