Montaż rury oraz oplotu ekranującego w końcówkach EMC VEMV/02
zapytaj o produkt

Uwagi:
- jeżeli wraz z końcówką dostarczone są zarówno uszczelki plaskie jak i O-ring, klient może wybrać rodzaj uszczelnienia (należy zwrócić uwagę na przestrzeganie zaleceń producenta podczas stosowania uszczelek typu O-ring),
- przy stosowaniu w aplikacjach narażonych na wibracje należy zabezpieczyć gwint uszczelniaczem w płynie (np. Loctite),
- w zastosowaniach z naprężeniami skręcającymi zaleca się użycie dodatkowego adaptera obrotowego np. typu Swivel,
- końcówki VEMV mogą być stosowane z nakrętką lub wkręcane bezpośrednio w otwór z gwintem.
- przy montażu nie należy przekraczać dopuszczalnego minimalnego promienia gięcia rury.

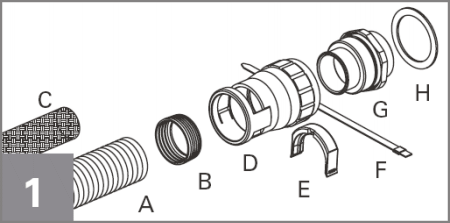

A. Rura karbowana
B. Uszczelka kapturkowa
C. Oplot ekranujący
D. Korpus końcówki
E. Klips blokujący
F. Metalowa opaska zaciskowa Band-It
G. Gniazdo EMC
H. Uszczelka płaska

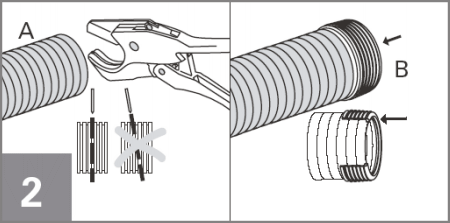

Rurę (A) należy przyciąć prosto, prostopadle do jej osi. Zaleca się użycie specjalnych nożyc PMACUT. Uszczelkę kapturkową (B) nakładamy na rurę (A).

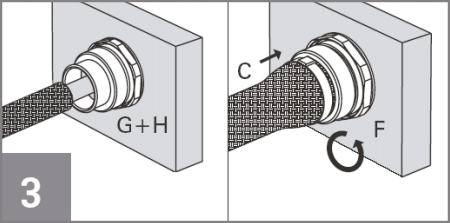

Uszczelkę płaską (H) umieszczamy na gwincie gniazda (G). Gniazdo mocujemy w otworze.
Na gniazdo nasuwamy oplot ekranujący (C), jak pokazano na rysunku, a następnie mocujemy oplot opaską zaciskową (F).

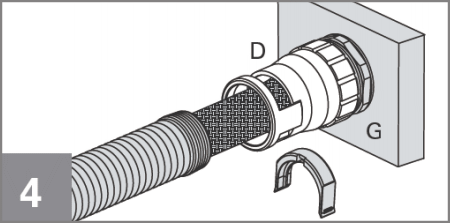

Korpus końcówki (D) wkręcamy na gniazdo (G).

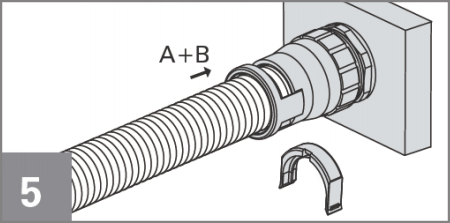

Rurę (A) wraz z uszczelką (B) wciskamy całkowicie do zamocowanej końcówki, tak aby uszczelka kapturkowa nie była widoczna w okienku zatrzaskowym.

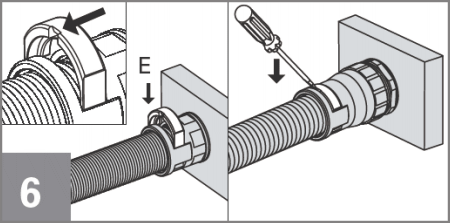

Klips blokujący (E) wciskamy w okienko zatrzaskowe końcówki, blokując rurę (A).
Nacięcie na śrubokręt powinno być skierowane w stronę rury (A). Po zamocowaniu klips można wyjąć tylko przy pomocy śrubokręta.
Uwaga:
Po zamocowaniu klips blokujący (E) można wyjąć tylko przy pomocy śrubokręta.
