Końcówki żeńskie EMVFIX VIMV, proste EMC, gwint UNEF; IP 68, do złącz MIL-C26482G
zapytaj o produkt

Końcówki EMC VIMV są wykonane z niklowanego aluminium i specjalnie modyfikowanego poliamidu, który jest samogasnący, wolny od halogenów i kadmu oraz bardzo odporny na uderzenia.
Końcówki VIMV, z gwintem żeńskim UNEF, szczególnie nadają się do stosowania ze złączami wielostykowymi serii MIL-C 26482G.
Stopień ochrony IP 68 (w zastosowaniach statycznych) można osiągnąć stosując odpowiednie uszczelnienie: uszczelkę NVN3 od strony rury oraz uszczelniacz (np. Loctite) od strony gwintu.
Dodatkowe cechy:
- możliwość montażu wstępnego w systemach wiązek kablowych,
- wysoka skuteczność ekranowania oraz niska rezystancja połączenia.
Końcówki te są szeroko stosowane w przemyśle maszynowym i w budowie pojazdów szynowych.

Typ:VIMV
Gwint:UNEF
Kształt:prosta EMC
Materiał:
- końcówkamodyfikowany poliamid
- gwintniklowane aluminium
Zakres temperatury:
- praca ciągła:-40 ÷ +105 [°C]
- praca krótkotrwała:+160 [°C]
Stopień ochrony:IP 68 (z uszczelkami)
Palność:samogasnące
Klasa palności (UL 94):b.d.
Wolne od halogenów:tak
Kolor:czarny
Element zgodny z systemem:PMAFLEX


Specyfikacja:
symbol
katalogowy
ASTE
gwint
UNEF

do
rur
o NW
pasuje
do oplotów
F.CK
pasuje
do oplotów
F.CU
kolor


C  OR1A-BVIMV-U212-14   7/8" - 20   12   12,5   12   czarny
C  OR1A-BVIMV-U247-14   1" - 20   17   15   20   czarny
C  OR1A-BVIMV-U267-14   1 1/16" - 18   17   15   20   czarny
C  OR1A-BVIMV-U293-14   1 3/16" - 18   23   20   20   czarny
C  OR1A-BVIMV-U303-14   1 1/4" - 18   29   20   20   czarny
C  OR1A-BVIMV-U323-14   2 5/16" - 18   36   20   20   czarny
C  OR1A-BVIMV-U359-14   1 7/16" - 18   48   20   20   czarny

Uwaga!
W tabeli powyżej wymienione są wybrane towary z najważniejszymi danymi technicznymi.
Komplet danych znajduje się na karcie produktu wysyłanej na życzenie.

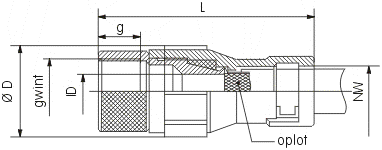

Producent Systemu PMA, dla ułatwienia pracy konstruktorom i projektantom,
udostępnia rysunki wybranych produktów w formatach inżynierskich i graficznych
(zobacz - Instrukcja pobierania rysunków CAD).

Instrukcje montażu Systemu PMA dostępne tutaj.


Wybrane akcesoria PMAFIX 68 dostępne są również w wersji PMAFIX 68 GT,
z preinstalowanym klipsem i uszczelką - aby zamontować rurę wystarczy ją wcisnąć w korpus,
podobnie jak w systemie PMAFIX 66.
(Zobacz ulotkę informacyjną)
Aby uzyskać dodatkowe informacje skontaktuj się z naszym przedstawicielem handlowym.
