Wspornik 50/50i (do ścian lub konstrukcji)
zapytaj o produkt
  • wspornik przeznaczony do montażu koryt na ścianach, elementach pionowych, uchwytach sufitowych i innych
  • pozwala na mocowanie koryt do ścian, konstrukcji
  • mocowane do uchwytów 2F i 2FB
  • do montażu zalecane stosowanie elementu B13 (śruby M6 z nakrętką) oraz łącznika montażowego B2

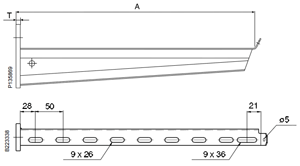

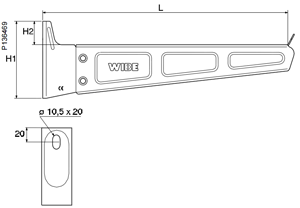

Budowa:
50
50i

Objaśnienia do materiału:
- OE - stal węglowa, ocynk elektrolityczny
- OS - stal pre galwanizowana
- OO - stal węglowa, ocynk ogniowy
- SS - stal nierdzewna - kwasoodporna 316

Specyfikacja:
symbol
katalogowy
ASTE
typ


do koryt
o szerokości

[mm]
materiał


wymiar
A / L

[mm]
 MKMD-791412-OS-1   50i-100   53-120   OS   150
 MKMD-791413-OS-1   50i-200   220   OS   250
 MKMD-791414-OS-1   50i-300   320   OS   350
 MKMD-791415-OS-1   50i-400   422   OS   450
 MKMD-CSU795322-OS-1   50i-500   522   OS   550
 MKMD-CSU795323-OS-1   50i-600   622   OS   650
 MKMD-CSU795316-OO-1   50i-100   53-120   OO   150
 MKMD-CSU795317-OO-1   50i-200   220   OO   250
 MKMD-CSU795318-OO-1   50i-300   320   OO   350
 MKMD-CSU795319-OO-1   50i-400   422   OO   450
 MKMD-CSU795320-OO-1   50i-500   522   OO   550
 MKMD-CSU795321-OO-1   50i-600   622   OO   650
 MKMD-725618-SS-1   50-100   53-120   SS   150
 MKMD-725620-SS-1   50-200   220   SS   250
 MKMD-725622-SS-1   50-300   320   SS   350
 MKMD-725623-SS-1   50-400   422   SS   450
 MKMD-725624-SS-1   50-500   522   SS   550
 MKMD-725625-SS-1   50-600   622   SS   650

Instrukcja montażu - przykłady:
Koryto otwarte do góry, B9
Mocowanie jednego toru
Mocowanie dwóch torów pod podłogą
Zobacz więcej instrukcji montażu
