Koryta kablowe Wirthwein

zapytaj o produkt

Kanały kablowe firmy Wirthwein oferują optymalne rozwiązanie do układania linii zasilających i transmisji danych. Dedykowane są dla infrastruktury kolejowej, ale ze względu na szeroki zakres możliwych zastosowań są wdrażane również w parkach fotowoltaicznych, turbinach wiatrowych i innych obiektach przemysłowych.

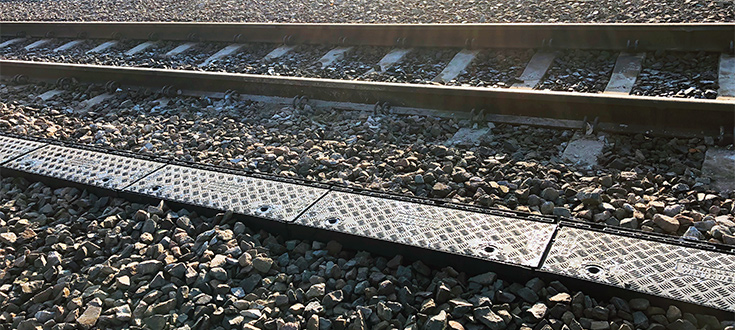

Bezpieczne prowadzenie kabli energetycznych i transmisyjnych stanowi priorytet w infrastrukturze kolejowej. Niezawodne zasilanie oraz stabilna transmisja danych są kluczowe dla sprawnego funkcjonowania linii kolejowych. System kanałów kablowych znajduje zastosowanie w niemal wszystkich obszarach kolejowych. Dzięki niewielkiej wadze elementów możliwe jest ich ręczne układanie bez potrzeby użycia dźwigów ani ciężkiego sprzętu. Zastosowany system wtykowy zapewnia trwałe i stabilne połączenie, jednocześnie kompensując siły wynikające z rozszerzalności i kurczenia materiału.

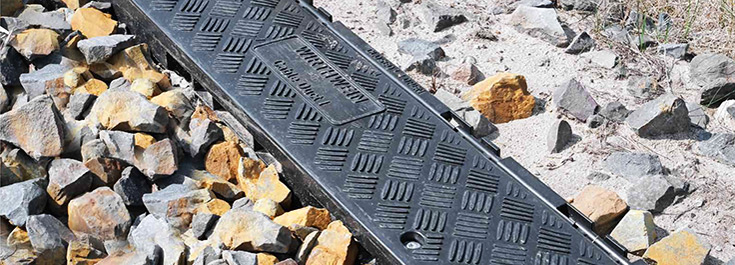

Otwory w dnie koryta umożliwiają dodatkowe mocowanie za pomocą śrub gruntowych do montażu naziemnego oraz w wymagającym terenie.

Precyzyjnie dopasowane elementy kątowe, elementy obniżające i trójniki dostosowane do indywidualnych wymagań klienta. Różne elementy kątowe pozwalają na ominięcie przeszkód w przebiegu linii kanału kablowego, bez dodatkowych akcesoriów.
Kanały kablowe zostały zaprojektowane w taki sposób, aby elementy kątowe 45° i 90 mogły być również przycinane na placu budowy.

Lekkie Łatwy do ręcznego układania, bez użycia urządzeń dźwigowych i transportu w dużych ilościach.	Wysoka odporność Zgodnie z klasą A15 wg DIN EN 124-1 / DIN EN 1433.	Wysoka rentowność Kanały kablowe Wirthwein mogą być transportowane w dużych ilościach i nie wymagają konserwacji.

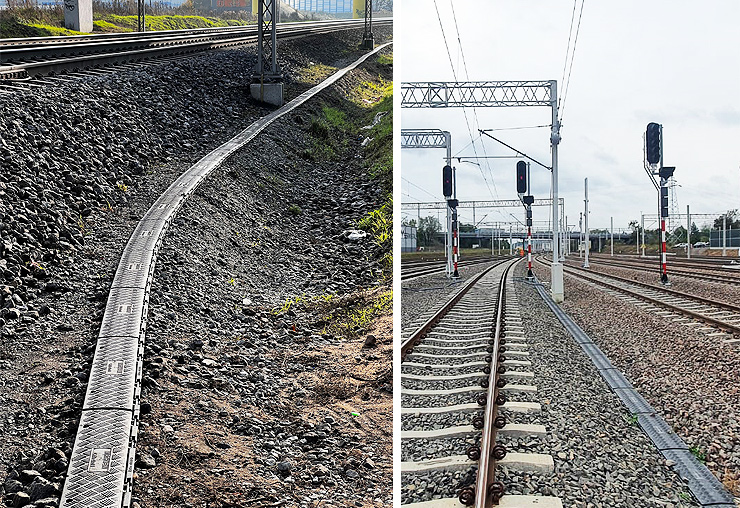

Szybka instalacja Zintegrowany system połączeń wtykowych umożliwia szybki i łatwy montaż oraz demontaż.	Elastyczność Zakręty 90° możliwe bez dodatkowego wysiłku, przy max promieniu układania po 45 metrach (promień ≥ 30 m).	Bezpieczeństwo Odporność na płomień klasyfikowana zgodnie z normą DIN 53438 część 2 w klasie ochrony przeciwpożarowej K1.
Ponowne użycie Możliwość ponownego wykorzystania w zmieniających się warunkach projektowych.	Łatwa obsługa Z góry określone punkty z perforacją w podłodze i ścianach bocznych ułatwiają wprowadzanie i wyprowadzanie kabli.	Utrzymanie i serwis Łatwy dostęp do kabli poprzez indywidualne otwieranie pokryw.

Dane techniczne:

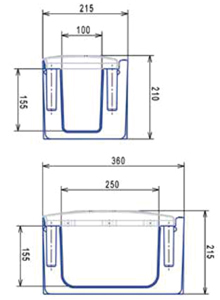

Typ Cable Duct I Cable Duct II Długość: 1000 mm Szerokość: (wewn./zewn.) 100 mm / 215 mm (wewn./zewn.) 250 mm / 360 mm Wysokość: (wewn./zewn.) 155 mm / 210 mm (wewn./zewn.) 155 mm / 215 mm Waga: 4,9 kg 7,3 kg Materiał: kopolimer PP (odporny na promieniowanie UV) Klasa ochrony p-poż: K1 zgodnie z DIN 53438 część 2 Stabilność wymiarów: -30°C do +80°C Klasa nośności: A15 (9 kN) wg DIN EN 124-1 / EN 1433 A15 (15 kN) wg DIN EN 124-1 / EN 1433 Właściwości dielektryczne: rezystancja powierzchniowa ok. 1015 Ω x cm Ed ok. 0,6 / 0,8 przy 100 kV/mm zgodnie z DIN VDE 303-ICE 243

Aby otrzymać dodatkowe informacje skontaktuj się z naszym przedstawicielem handlowym.
