Montaż rury w końcówkach PMAFIX Pro z wkładką dławiącą Pflitsch | ![]() | ![]() |

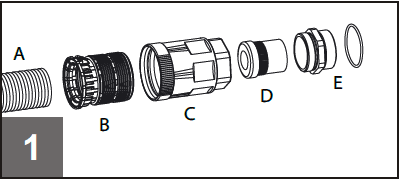

![]() | A. Rura karbowana B. Wkładka mocująco-uszczelniająca C. Korpus końcówki D. Wkładka dławiąca Pflitsch E. Gniazdo z uszczelką O-ring |

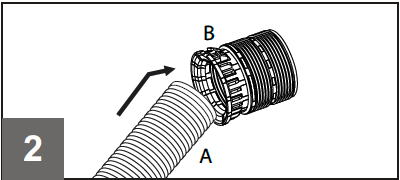

![]() | Rurę karbowaną (A) wprowadzamy pod niewielkim kątem do wkładki mocująco-uszczelniającej (B) a następnie prostujemy i wciskamy do samego 1 2 końca. |
![]() | Gniazdo (E) wraz z wkładką dławiącą Pflitsch (D) wkręcamy w otwór montażowy. Średnica kabla nie może przekraczać obszaru zaciskowego wkładki dławiącej Pflitsch (patrz karta produktu nr 35312). |
![]() | Korpus końcówki (C) nakręcamy na gniazdo z wkładką dławiącą Pflitsch (D+E). |

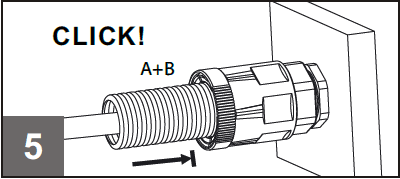

![]() | Wciskamy rurę razem z wkładką mocująco-uszczelniającą (A+B) do korpusu końcówki (C). Stosowanie wody lub środka smarnego może ułatwić proces wciskania. Mechanizm zamykający końcówki zatrzaskuje się gdy rura z wkładką mocująco-uszczelniającą jest wciśnięta do końca. |

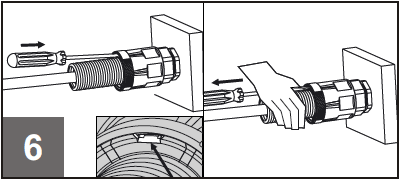

![]() | Demontaż odbywa się poprzez zwolnienie mechanizmu zamykającego końcówkę. W tym celu wkładamy śrubokręt w otwór w korpusie. Wyciągamy rurę i śrubokręt z końcówki trzymając śrubokręt równolegle do rury. |
