Przewody Radox OFL S; EMC; 150/250V (i); trudnopalne
zapytaj o produkt

Charakterystyka:
- temperatura pracy: -40 ÷ +90 [°C],
- odporne błoto, paliwa, smary, oleje, warunki pogodowe
- odporne na hydrolizę,
- bezhalogenowe,
- z opóźnionym zapłonem
- giętkie,
- wolne od materiału higroskopijnego
- zgodne z RFOU (i)

Zastosowanie:
- kable sterownicze, zasilające, do zastosowania w trudnych warunkach, narażone na działanie błota, olejów, płynów wiertniczych lub w strefach bezpieczeństwa (w systemach oprzyrządowania, komunikacji, sterowania i alarmów)

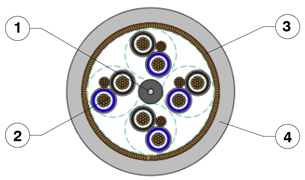

1 wypełnienie: niehigroskopijne
2 żyły RADOX:
Typ OFL





 miedź ocynowana

izolacja: RADOX TI301
dwuwarstwowy, cienkościenny polimer
kolor: zobacz tabelę specyfikacyjną
żyła ciągłości: miedź ocynowana
obwój: folia Alu
obwój: taśma z tworzywa sztucznego
3 ekran: oplot z miedzy ocynowanej, pokrycie ≥ 90%
4 płaszcz: Radox Elastomer S FH
Typ SHF2 zgodnie z IEAC 60092-360 oraz NEK TS 606
kolor: szary, niebieski zgodnie z NEK TS 606: 2016

indywidualnie ekranowane (i)


TypRADOX OFL S (i)
Budowa0,75 - 2,5 mm2
Napięcie nominalne150 [V]
Klasa żyły (przewodnika)ocynowana plecionka miedziana
Minimalny promień zgięcia (zast. statyczne):
- dla przewodów o średnicy D ≤ 12 mm
- dla przewodów o średnicy D > 12 mm
3 x D
4 x D
Minimalny promień zgięcia (sporadyczne ruchy):
- dla przewodów o średnicy D ≤ 12 mm
- dla przewodów o średnicy D > 12 mm
5 x D
6 x D


Specyfikacja:
symbol
katalogowy
ASTE		 budowa
kabla

[mm2]		 średnica


[mm]		 kolor
 KHS-85117001   2 x 0,75   5,80   niebieski
 KHS-85116997   2 x 0,75   5,80   szary
 KHS-85116990   2 x 2 x 0,75   8,90   niebieski
 KHS-85117002   2 x 2 x 0,75   8,90   szary
 KHS-85119993   4 x 2 x 0,75   10,1   niebieski
 KHS-85117005   4 x 2 x 0,75   10,1   szary
 KHS-85119995   8 x 2 x 0,75   12,2   niebieski
 KHS-85117007   8 x 2 x 0,75   12,2   szary
 KHS-85119996   12 x 2 x 0,75   15,9   niebieski
 KHS-85117008   12 x 2 x 0,75   15,9   szary
 KHS-85119997   16 x 2 x 0,75   17,1   niebieski
 KHS-85117009   16 x 2 x 0,75   17,1   szary
 KHS-85116991   19 x 2 x 0,75   18,7   niebieski
 KHS-85119999   19 x 2 x 0,75   18,7   szary
 KHS-85120000   24 x 2 x 0,75   21,0   niebieski
 KHS-85117010   24 x 2 x 0,75   21,0   szary
 KHS-85120008   32 x 2 x 0,75   23,5   niebieski
 KHS-85120027   32 x 2 x 0,75   23,5   szary
 KHS-85120001   3 x 0,75   6,05   niebieski
 KHS-85117011   3 x 0,75   6,05   szary
 KHS-85116992   2 x 3 x 0,75   9,75   niebieski
 KHS-85186544   2 x 3 x 0,75   9,75   szary
 KHS-85120003   4 x 3 x 0,75   11,2   niebieski
 KHS-85117013   4 x 3 x 0,75   11,2   szary
 KHS-85120004   8 x 3 x 0,75   15,1   niebieski
 KHS-85116993   8 x 3 x 0,75   15,1   szary
 KHS-85120005   12 x 3 x 0,75   17,1   niebieski
 KHS-85117015   12 x 3 x 0,75   17,1   szary
 KHS-85116994   16 x 3 x 0,75   19,3   niebieski
 KHS-85117016   16 x 3 x 0,75   19,3   szary
 KHS-85116995   19 x 3 x 0,75   20,0   niebieski
 KHS-85117020   19 x 3 x 0,75   20,0   szary
 KHS-85116996   24 x 3 x 0,75   23,5   niebieski
 KHS-85117021   24 x 3 x 0,75   23,5   szary
 KHS-85117024   2 x 1,5   6,85   niebieski
 KHS-85117022   2 x 1,5   6,85   szary
 KHS-85117026   2 x 2 x 1,5   10,8   niebieski
 KHS-85117025   2 x 2 x 1,5   10,8   szary
 KHS-85117004   4 x 2 x 1,5   12,8   niebieski
 KHS-85116297   4 x 2 x 1,5   12,8   szary
 KHS-85120010   8 x 2 x 1,5   16,9   niebieski
 KHS-85117030   8 x 2 x 1,5   16,9   szary
 KHS-85120011   12 x 2 x 1,5   19,7   niebieski
 KHS-85117031   12 x 2 x 1,5   19,7   szary
 KHS-85120013   16 x 2 x 1,5   22,6   niebieski
 KHS-85117121   16 x 2 x 1,5   22,6   szary
 KHS-85120014   19 x 2 x 1,5   23,9   niebieski
 KHS-85117034   19 x 2 x 1,5   23,9   szary
 KHS-85117006   24 x 2 x 1,5   26,6   niebieski
 KHS-85120015   24 x 2 x 1,5   26,6   szary
 KHS-85117027   32 x 2 x 1,5   30,6   niebieski
 KHS-85180879   32 x 2 x 1,5   30,6   szary
 KHS-85120016   3 x 1,5   7,25   niebieski
 KHS-85117038   3 x 1,5   7,25   szary
 KHS-85117028   2 x 3 x 1,5   12,3   niebieski
 KHS-85186547   2 x 3 x 1,5   12,3   szary
 KHS-85117029   4 x 3 x 1,5   14,5   niebieski
 KHS-85186549   4 x 3 x 1,5   14,5   szary
 KHS-85120019   8 x 3 x 1,5   19,0   niebieski
 KHS-85117043   8 x 3 x 1,5   19,0   szary
 KHS-85120024   12 x 3 x 1,5   22,4   niebieski
 KHS-85117045   12 x 3 x 1,5   22,4   szary
 KHS-85120025   16 x 3 x 1,5   25,7   niebieski
 KHS-85117496   16 x 3 x 1,5   25,7   szary
 KHS-85117046   24 x 3 x 1,5   30,4   niebieski
 KHS-85117497   24 x 3 x 1,5   30,4   szary
 KHS-85119992   2 x 2,5   7,90   niebieski
 KHS-85117044   2 x 2,5   7,90   szary
 KHS-85119994   3 x 2,5   8,40   niebieski
 KHS-85117047   3 x 2,5   8,40   szary
