Końcówki PMAGRIP GO; z kołnierzem; łukowe 90°; IP 50 (65)
zapytaj o produkt

Końcówki kątowe GO z kołnierzem pozwalają na mocowanie rur PMA o znacznych średnicach, z kablami o często znacznym ciężarze. Wykonane są ze specjalnie modyfikowanego poliamidu. Materiał ten jest samogasnący, wolny od halogenów, kadmu oraz bardzo odporny na uderzenia.
Mocowanie rury do końcówki jest realizowane specjalną dwudzielną obejmą. Połączenie jest odporne na wibrację oraz zapewnia wysoką wytrzymałość na wyrywanie rury z końcówki. stopień ochrony IP 65 można osiągnąć stosując uszczelki: OR (FGO4) od strony kołnierza oraz SGO3 od strony rury.

Typ:GO
Kształt:łukowa 90°
Materiał:modyfikowany poliamid
Zakres temperatury:
- praca ciągła:-50 ÷ +105 [°C]
Stopień ochrony:IP 50 (z uszczelką FGO4 lub FGO4/01)
IP 65 (z uszczelkami SGO3 i FGO4 lub FGO4/01)
Palność:samogasnące
Klasa palności wg UL 94:V0 (V2)
Wolne od halogenów:tak
Odporność chemiczna:bardzo dobra
Kolor:czarny, szary
Element zgodny z systemem:PMAFLEX, PMA Smart Line

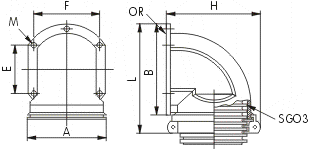

Specyfikacja:
symbol
katalogowy
ASTE
do
rur
o NW
długość
końcówki
L
[mm]
F


[mm]
A


[mm]
B


[mm]
E


[mm]
H


[mm]
M


kolor


 OR1A-BGO-56   56   122,0   66,0   82,0   97,0   60,0   101,0   4xM6   czarny
 OR1A-BGO-70   70   142,0   80,0   97,0   114,0   60,0   115,0   6xM6   czarny
 OR1A-BGO-95   95   175,0   108,0   126,0   146,0   74,0   149,0   6xM6   czarny
pokaż pełną ofertę
Uwaga !
Producent Systemu PMA, dla ułatwienia pracy konstruktorom i projektantom,
udostępnia rysunki wybranych produktów w formatach inżynierskich i graficznych
(zobacz - Instrukcja pobierania rysunków CAD).

Instrukcje montażu Systemu PMA dostępne tutaj.
