Uchwyty kablowe MUKDO, dwudzielne, odstępowe
zapytaj o produkt

Uchwyty dwudzielne odstępowe MUKDO umożliwiają prosty i szybki montaż kabli, przewodów i rur do średnicy 14mm, oraz przewodów płaskich o szerokości do 14mm. Uchwyty te zapewniają odstęp pomiędzy mocowanym kablem a powierzchnią. Wykonane są z poliamidu 6 modyfikowanego (element A) i z polistyrenu (element B). Materiały te są wolne od halogenów, związków fosforu i kadmu. Uchwyty MUKDO są wykonane z materiałów o standardowej odporności na promieniowanie UV, dlatego są zalecane do zastosowań wewnątrz pomieszczeń. Posiadają zaczepy pozwalające na łączenie ich w listwy, umożliwia to równoległe układanie przewodów. Dolna część mocowana jest wkrętem, górna zatrzaskiem dociskającym.


Instrukcja montażu:
Rysunek 1 Rysunek 2 Rysunek 3 Rysunek 4

Podstawę uchwytu (Element A) przykręcamy bezpośrednio lub z wykorzystaniem kołka rozporowego, wkładamy mocowany kabel lub rurkę i zatrzaskujemy nasadkę (Element B). Istnieje możliwość otwarcia nasadki po zatrzaśnięciu. Uchwyty MUKDO posiadają zaczepy pozwalające na ich łączenie, co ułatwia mocowanie kilku kabli obok siebie (Rysunek 4).

TypMUKDO
Materiał:
- element A
- element B

poliamid 6 modyfikowany
polistyren
Temperatura pracy:
- ciągłej-40˚C ~ +105˚C
Zalecana temperatura montażumin. +5˚C
Kolorbiały, czarny
Palnośćnie samogasnące
Wolne od halogenów tak
Zastosowaniewewnątrz pomieszczeń

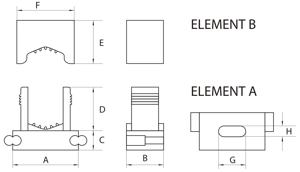

Specyfikacja:
symbol
katalogowy
ASTE
B


[mm]
A


[mm]
zakres
średnic
kabla
[mm]
GxH


[mm]
C


[mm]
D


[mm]
E


[mm]
F


[mm]
 MUKDO-04-14-BI-50   15,0   24,0   5,0 - 14,0   4,5 x 11,0   8,0   17,0   17,0   24,0
